Điện trở là gì ?  Ta hiểu một cách đơn giản – Điện trở là sự cản trở dòng điện của một vật dẫn điện, nếu một vật dẫn điện tốt thì điện trở nhỏ, vật dẫn điện kém thì điện trở lớn, vật cách điện thì điện trở là vô cùng lớn.

Điện trở của dây dẫn :
Điện trở của dây dẫn phụ thộc vào chất liệu, độ dài và tiết diện của dây. được tính theo công thức sau:

R =  ρ.L / S

Trong đó ρ là điện trở suất phụ thuộc vào chất liệu

L là chiều dài dây dẫn

S là tiết diện dây dẫn

R là điện trở đơn vị là Ohm

2Ứng dụng: Hướng dẫn làm đồng hồ có hẹn giờ dùng vi điều khiển AT89C51 và led 7 đoạn. Xem thêm ... ». Điện trở trong thiết bị điện tử.

a) Hình dáng và ký hiệu :  Trong thiết bị điện tử điện trở là một linh kiện quan trọng, chúng được làm từ hợp chất cacbon và kim loại tuỳ theo tỷ lệ pha trộn mà người ta tạo ra được các loại điện trở có trị số khác nhau.





Hinhdang Bài 13: Điện trở   cách đọc trị số.

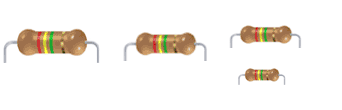

Hình dạng của điện trở trong thiết bị điện tử.





Kyhieu Bài 13: Điện trở   cách đọc trị số.



Ký hiệu của điện trở trên các sơ đồ nguyên lý.

b)  Đơn vị của điện trở

Đơn vị điện trở là  Ω  (Ohm) , KΩ , MΩ

1KΩ  = 1000 Ω

1MΩ  = 1000 K Ω = 1000.000  Ω

c)  Cách ghi trị số của điện trở

Các điện trở có kích thước nhỏ được ghi trị số bằng các vạch mầu theo một quy ước chungBài 34: Ba cách mắc Transistor cơ bản. Xem thêm ... » của thế giới.( xem hình ở trên )

Các điện trở có kích thước lớn hơn từ 2W trở lên thường được ghi trị số trực tiếp trên thân. Ví dụ như các điện trở công xuất, điện trở sứ.





Trosu Bài 13: Điện trở   cách đọc trị số.





Trở sứ công suất lớn , trị số được ghi trực tiếp.

3Hướng dẫn quét led ma trận với 8951 và IC thanh ghi dịch nối tiếp 74HC595 hoặc 6B595. Xem thêm ... ». Cách đọc trị số điện trở .

Quy ước mầu Quốc tế:

Mầu sắc     Giá trị        Mầu sắc              Giá trị
Đen                  0Keil C: trình soạn thảo, biên dịch bằng cả ngôn ngữ C và ASM cho vi điền khiển 8951 - Hướng dẫn cài đặt và sử dụng. Xem thêm ... »                   Xanh lá                     5
Nâu                  1                   Xanh lơ                     6Hướng dẫn làm mạch quang báo led ma trận 8x24 dùng vi điều khiển 89C51. Xem thêm ... »
Đỏ                     2                    Tím                           7Ứng dụng: Thiết kế quang báo cho các bóng đèn công suất lớn dùng 8951. Xem thêm ... »
Cam                 3                    Xám                          8Mạch ứng dụng: Mạch khuếch đại âm thanh dùng IC TDA2003.. Xem thêm ... »
Vàng               4                   Trắng                         9SPKTC5 - Trình biên dịch file hex cho vi điều khiển họ 89x51. Xem thêm ... »
Nhũ vàng                  -1
Nhũ bạc                   -2





Quyuocmau Bài 13: Điện trở   cách đọc trị số.





Điện trở thường được ký hiệu bằng 4 vòng màu , điện trở chính xác thì ký hiệu bằng 5 vòng màu.

* Cách đọc trị số điện trở 4 vòng màu :





Vongmau2 Bài 13: Điện trở   cách đọc trị số.

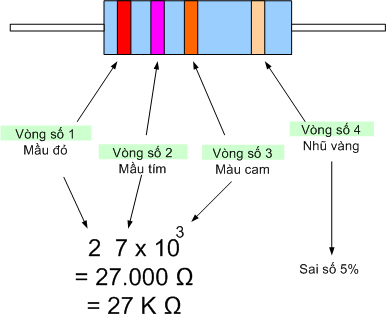

Cách đọc điện trở 4 vòng màu

Vòng số 4 là vòng ở cuối luôn luôn có màu nhũ vàng hay nhũ bạc, đây là vòng  chỉ sai số của điện trở, khi đọc trị số ta bỏ qua vòng này.

Đối diện với vòng cuối là vòng số 1, tiếp theo đến vòng số 2, số 3

Vòng số 1 và vòng số 2 là hàng chục và hàng đơn vị

Vòng số 3 là bội số của cơ số 10.

Trị số = (vòng 1)(vòng 2) x 10 ( mũ vòng 3)

Có thể tính vòng số 3 là số con số không “0″ thêm vào

Màu nhũ chỉ có ở vòng sai số hoặc vòng số 3, nếu vòng số 3 là nhũ thì số mũ của cơ số 10 là số âm.

* Cách đọc trị số điện trở 5 vòng màu : ( điện trở chính xác )

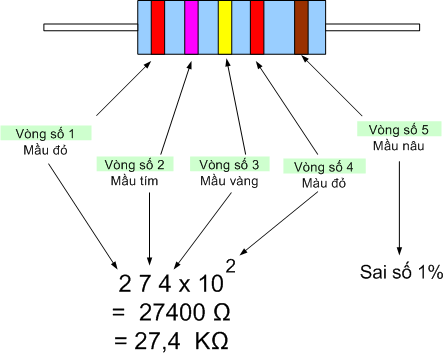

Tro5vach2 Bài 13: Điện trở   cách đọc trị số.









Vòng số 5 là vòng cuối cùng , là vòng ghi sai số, trở 5 vòng màu thì màu sai số có nhiều màu, do đó gây khó khăn cho ta khi xác định đâu là vòng cuối cùng, tuy nhiên vòng cuối luôn có khoảng cách xa hơn một chút.

Đối diện vòng cuối là vòng số 1

Tương tự cách đọc trị số của trở 4 vòng màu nhưng ở đây vòng số 4 là bội số của cơ số 10, vòng số 1, số 2, số 3 lần lượt là hàng trăm, hàng chục và hàng đơn vị.

Trị số = (vòng 1)(vòng 2)(vòng 3) x 10 ( mũ vòng 4)

Có thể tính vòng số 4 là số con số không “0″ thêm vào



Nguồn: sưu tầm.
