Nội dung : Ý nghĩa của tụ điện trong mạch lọc nguồn , Dạng điện áp của mạch chỉnh lưu không có tụ lọc, Nguyên lý mạch chỉnh lưu nhân 2.

1. Mạch lọc dùng tụ điện.

Sau khi chỉnh lưu ta thu được điện áp một chiều nhấp nhô, nếu không có tụ lọc thì điện áp nhấp nhô này chưa thể dùng được vào các mạch điện tử , do đó trong các mạch nguồn, ta phải lắp thêm các tụ lọc có trị số từ vài trăm µF đến vài ngàn  µF vào sau cầu Diode chỉnh lưu.

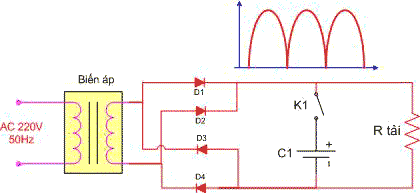

Machloc1 Bài 38: Mạch lọc nguồn, mạch chỉnh lưu nhân đôi điện áp



Dạng điện áp DC của mạch chỉnh lưu trong hai trường hợp có tụ và không có tụ
Sơ đồ trên minh hoạ các trường hợp mạch nguồn có tụ lọc và không có tụ lọc.

Khi công tắc K mở, mạch chỉnh lưu không có tụ lọc tham gia , vì vậy điện áp thu được có dạng nhấp nhô.

Khi công tắc K đóng, mạch chỉnh lưu có tụ C1 tham gia lọc nguồn , kết quả là điện áp đầu ra được lọc tương đối phẳng, nếu tụ C1 có điện dung càng lớn thì điện áp ở đầu ra càng bằng phẳng, tụ C1 trong các bộ nguồn thường có trị số khoảng vài ngàn µF .



Tacdungcuatu Bài 38: Mạch lọc nguồn, mạch chỉnh lưu nhân đôi điện áp



Minh hoạ : Điện dụng của tụ lọc càng lớn
thì điện áp đầu ra càng bằng phẳng.
Trong các mạch chỉnh lưu, nếu có tụ lọc mà không có tải hoặc tải tiêu thụ một công suất không đáng kể so với công suất của biến áp thì điện áp DC thu được là   DC = 1,4.AC

2. Mạch chỉnh lưu nhân 2 .

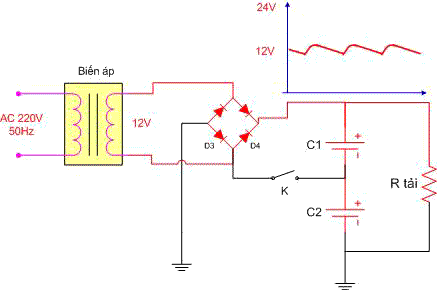

Chinhluunhan2 Bài 38: Mạch lọc nguồn, mạch chỉnh lưu nhân đôi điện áp



Sơ đồ mạch nguồn chỉnh lưu nhân 2

Để trở thành mạch chỉnh lưu nhân 2 ta  phải dùng hai tụ hoá cùng trị số mắc nối tiếp, sau đó đấu 1 đầu của điện áp xoau chiều vào điểm giữa hai tụ  => ta sẽ thu được điện áp tăng gấp 2 lần.

Ở mạch trên, khi công tắc K mở, mạch trở về dạng chỉnh lưu thông thường .

Khi công tắc K đóng, mạch trở thành mạch chỉnh lưu nhân 2, và kết quả là ta thu được điện áp ra tăng gấp 2 lần.
