Bài 41: Mạch tạo dao động.

Nội dung : Khái niệm về mạch dao động, Mạch tạo dao động hình sin, Mạch dao động đa hài, Tự lắp mạch đèn nháy.

 1. Khái niệm về mạch dao động.

Mạch dao động được ứng dụng rất nhiều trong các thiết bị điện tử, như mạch dao động nội trong khối RF Radio, trong bộ kênh Ti vi màu,  Mạch dao động tạo xung dòng , xung mành trong Ti vi , tạo sóng hình sin cho IC Vi xử lý hoạt động v v…    Mạch dao động hình Sin
Mạch dao động đa hài
Mạch dao động nghẹt
Mạch dao động dùng IC

2. Mạch dao động hình Sin

Người ta có thể tạo dao động hình Sin từ các linh kiện L – C hoặc từ  thạch anh.

* Mạch dao động hình Sin dùng L – C:

Ddong LC Bài 41: Mạch tạo dao động.

 Thieu sin Bài 41: Mạch tạo dao động.















Mạch dao động hình Sin dùng L – C

Mạch dao động trên có tụ C1 // L1 tạo thành mạch dao động L -C Để duy trì sự dao động này thì tín hiệu dao động được đưa vào chân B của Transistor, R1 là trở định thiên cho Transistor, R2 là trở gánh để lấy ra tín hiệu dao động ra ,  cuộn dây đấu từ chân E  Transistor xuống mass có tác dụng lấy hồi tiếp để duy trì dao động. Tần số dao động của mạch phụ thuộc vào C1 và L1 theo công thức:

f = 1 / 2.p.( L1.C1 )1/2



Ddong Tanh Bài 41: Mạch tạo dao động.
    T hieu sin Bài 41: Mạch tạo dao động.



Mạch tạo dao động bằng thạch anh .

X1 : là thạch anh tạo dao động , tần số dao động được ghi trên thân của thach anh,  khi thạch anh được cấp điện thì nó tự dao động ra sóng hình sin, thạch anh thường có tần số dao động từ vài trăm KHz đến vài chục MHz.

Đèn Q1 khuyếch đại tín hiệu dao động từ thạch anh và cuối cùng tín hiệu được lấy ra ở chân C.

R1 vừa là điện trở cấp nguồn cho thạch anh vừa định thiên cho đèn Q1

R2 là trở ghánh tạo ra sụt áp để lấy ra tín hiệu .

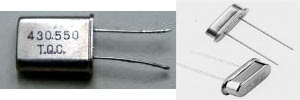

Thachanh Bài 41: Mạch tạo dao động.



Thạch anh dao động trong Tivi màu, máy tính

3. Mạch dao động đa hài.



         led1 Bài 41: Mạch tạo dao động.Daodongdahai1 Bài 41: Mạch tạo dao động.led2 Bài 41: Mạch tạo dao động.



                      dd Dahai Bài 41: Mạch tạo dao động.



Mạch dao động đa hài tạo xung vuông

*  Bạn có thể tự lắp sơ đồ trên với các thông số như sau :

R1 = R4 = 1 KW

R2 = R3 = 100KW

C1 = C2 = 10µF/16V

Q1 = Q2 = đèn C828

Hai đèn Led

Nguồn Vcc là 6V DC

Tổng giá thành lịnh kiện hết khoảng 4.000 VNĐ

*  Giải thích nguyên lý hoạt động : Khi cấp nguồn , giả sử đèn Q1 dẫn trước, áp Uc đèn Q1 giảm => thông qua C1 làm áp Ub đèn Q2 giảm => Q2 tắt => áp Uc đèn Q2 tăng => thông qua C2 làm áp Ub đèn Q1 tăng => xác lập trạng thái Q1 dẫn bão hoà và Q2 tắt , sau khoảng thời gian t , dòng nạp qua R3 vào tụ C1 khi điện áp này > 0,6V thì đèn Q2 dẫn => áp Uc đèn Q2 giảm => tiếp tục như vậy cho đến khi Q2 dẫn bão hoà và Q1 tắt, trạng thái lặp đi lặp lại và tạo thành dao động, chu kỳ dao động phụ thuộc vào C1, C2 và R2, R3.

Nguồn: sưu tầm.
